控制系統的應用
型號：

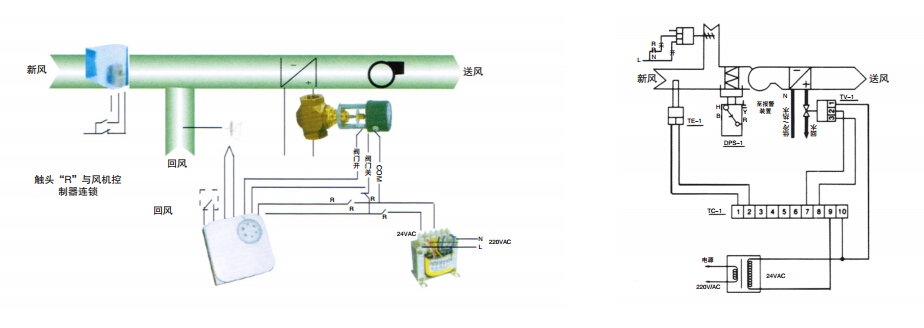

空氣處理機組控制系統原理及動作說明

圖示系統為電動二 ( 三 ) 通閥與各驅動器配套應用于二管式冷／熱水二用空氣處理機組控制系統，該套系統主要由比例加積分溫度控制、裝在回風管內的溫度傳感器、電動調節閥以及驅動器組成。控制器的作用是把溫度傳感器所檢測到的溫度與控制器設定的溫度相比較，并根據比較的結果輸出相應的電壓信號，來控制電動閥門的動作，使送風溫度保持在所需要的范圍。系統的轉換開關為冬季和夏季的轉。

空調箱機組控制系統

系統名稱

代號

型號

說明



TC 調節閥
溫度控制系統

TE-1

TS  系列

風管式溫度傳感器

TC-1

TC8052

比例積分溫度控制器

TV-1


執行器


調節閥體

B-1

TE-40

變壓器

DPS-1

P74JA

壓差開關

DA-1

KL-9100

風門驅動器

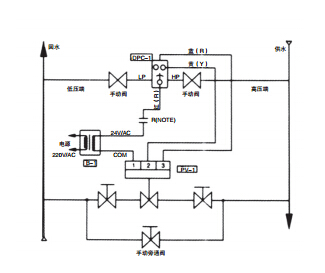

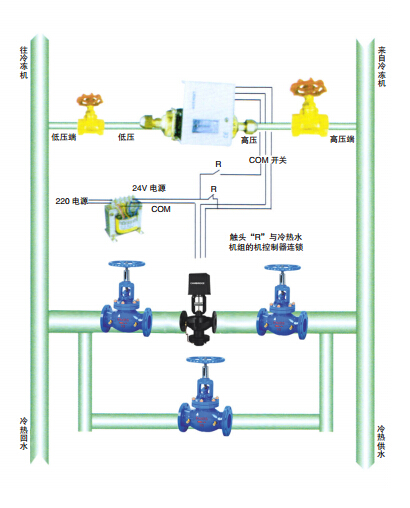

壓差旁通控制系統原理及動作說明



工作原理

本控制系統由如圖所示各部分組成，壓差控制器DPC-1 對系統的進水與回水壓差進行檢測，并根據檢測結果對調節閥進行調節控制，從而使進水與回水間實現旁通，以保持所要求的壓差值。觸點 R 和 Y接通即壓差增大，觸點 R 和 B 接通即壓差減少。



壓差旁路控制系統

系統名稱

代號

型號

說明


Pc  壓差控制系統

DPC-1

P74JA

壓差控制器

TV-1


調節閥體


執行器

B-1

TE-40

變壓器

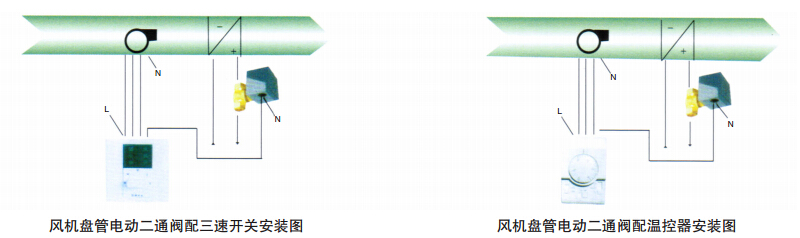

風機盤管空調器控制原理及動作說明 ( 三速開關、溫控器、電動閥 )

電動閥控制原理
電動閥的動作受溫控制器的直接控制，當電動閥得電時．閥門開啟，向盤管供應冷凍水或熱水：當電動閥失電時，閥門關閉。從而房間溫差維持在設定范圍之內。

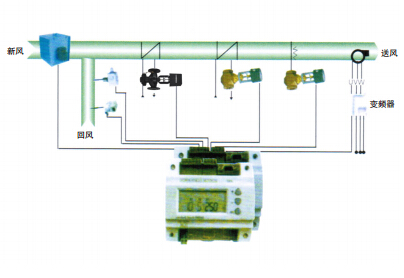

空調 DDC 監控系統的主要控制功能和管理功能


工作原理

根據溫度傳感器、濕度傳感器提供的溫、濕度與設定值作 PID計算，控制電動調節閥的開度。以保持送風溫度、濕度。能量控制及管理功能。即根據建筑物實際冷、熱負荷，對空調系統中的風系統和水系統進行控制，自動控制冷熱水設備運行狀態及運行參數，使整個空調系統達到最佳節能狀態。對空調系統及其冷、熱源系統的相關參數進行調節控制及監測。空調設備如水機組、泵、風機等在規定時間的啟?？刂?，以達到節能目的，自動累積空調設備的運行時間，維修期間報警，以便更換或維修相關設備，延長設備使用壽命，提高設備的運行質量。根據空調設備運行時間自動切換工作及設備，保持設備良好的工作狀態。對空調系統的能量消耗進行計量，計費。各種物業管理文本的自動形成、打印及查詢?？梢愿鶕?jù)現場的情況和用戶的要求。對各種程式的參數及連接點進行個性和設定。

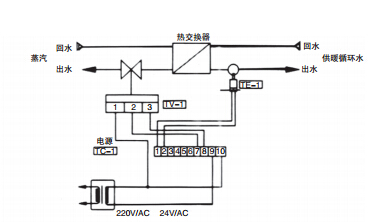

熱交換器溫度控制原理及動作說明




工作原理

本系統應用于供暖系統的熱交換器控制。通過安裝于循環水管上的 TE-1 溫度傳感器實時檢測溫度。反饋給 TC-1 溫度控制由控制器設定 值與傳感器信號比較。輸出相應的電壓控制信號，控制 TV-1 的蒸汽量。 控制熱交換器的交換熱能，實現供暖循環的溫度恒定。

系統名稱

代號

型號

說明


執交換器
控制系統

TE-1

訂貨特殊說明

傳感器

TC-1

TC8052

比例積分溫度控制器

TV-1


執行器


調節閥體

B-1

TE-40

變壓器
