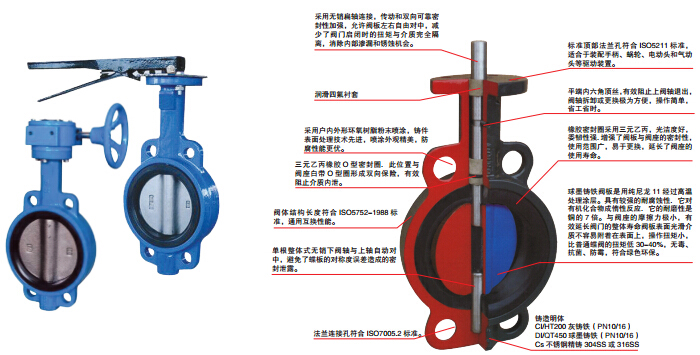

對夾式蝶閥
型號：D71/371X

產品概述

D71/371X 對夾式蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化材質?？蓮V泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

主要技術參數

殼體試驗壓力 (MPa)	1.5MPa、2.4MPa、3.0MPa
密封試驗壓力 (MPa)	1.1MPa、1.76MPa、2.2MPa
外表噴涂	環氧聚酯涂料、尼龍 11、烤漆、覆蓋性環氧樹脂
驅動形式	手柄、蝸輪、電動、氣勤
適用溫度	-35℃～ 350℃
適用介質	水、鹽、酸、破、天然氣、空氣、醇類、油類等

主要零部件材料

名稱	材質	適用規格
閥體	球墨鑄鐵	50mm ～ 600mm
	灰鑄鐵	50mm ～ 600mm
	鑄鋼	50mm ～ 300mm
	不銹鋼	50mm ～ 300mm
	鋁	50mm ～ 300mm
閥板	不銹鋼	CF8 50mm ～ 600mm
	不銹鋼	CF8M 50mm ～ 600mm
	球墨鑄鐵鍍鎳磷	50mm ～ 600mm
	球墨鑄鐵覆尼龍	50mm ～ 600mm
	鋁青銅	50mm ～ 600mm
閥桿	不銹鋼410	50mm ～ 600mm
	不銹鋼 316	50mm ～ 600mm
	不銹鋼 304	50mm ～ 600mm
	碳鋼鍍鎳磷	50mm ～ 600mm
閥座	丁睛橡膠NBR	50mm ～ 600mm
	乙丙橡膠 EPDM	50mm ～ 600mm
	氟橡膠VITON	50mm ～ 600mm
	硅橡膠 SEP	50mm ～ 600mm
	耐熱 EPDM	50mm ～ 600mm
	耐磨 EPDM	50mm ～ 600mm
	PTFE	50mm ～ 600mm

	密封副材質	適用溫度	淡水	海水	鹽類	強堿	弱堿	強酸	弱酸	天然氣	醇類	空氣	蒸汽	油盤	食品	突出特性
閥座	密封副材質	適用溫度	介質類型及適用程度													突出特性
	丁腈	-12℃一 82℃	A	A	A	B	A	D	B	A	C	A	D	A	B	耐油
	三元乙丙	-35℃一 135℃	A	A	A	A	A	C	A	B	B	A	A	C	A	耐老化
	耐腐蝕三元乙丙	-23℃一 135℃	A	A	A	A	A	A	A	B	B	A	A	C	A	耐腐蝕、耐老化
	氟橡膠	-23℃一 135℃	A	A	A	A	A	C	A	A	C	A	A	A	A	耐高溫、耐腐蝕
	聚四氟乙烯	-10℃一 150℃	A	A	A	C	A	A	A	A	A	A	A	A	A	耐腐蝕、耐高溫
閥板	球鐵電鍍	-30℃一 350℃	B	D	C	D	C	D	C	B	A	B	A	A	C	耐熱
	球鐵尼龍復層	-30℃一 100℃	A	A	A	A	A	D	A	A	C	A	D	A	A	A A 抗蝕、耐磨、減摩
	鋁青銅	-273℃一 232℃	A	B	C	D	C	D	B	A	A	A	A	A	C	耐熱、耐腐蝕
	不銹鋼	-268℃一 316℃	A	B	C	C	B	C	A	A	A	A	A	A	A	耐高溫、耐腐蝕

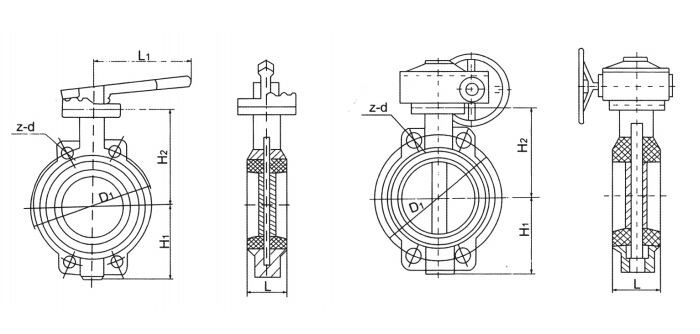

主要外形連接尺寸（手柄)

DN	L	L1	D1	H2	H1	Z-d	n-M
50	45	250	125	88	64	4-Φ18	4-M16
65	51	250	145	115	80	4-Φ18	4-M16
80	52	250	160	130	85	4-Φ18	4-M16
100	58	250	180	150	110	4-Φ18	4-M16
125	58	280	210	170	127	4-Φ18	4-M16
150	58	280	240	185	140	4-Φ22	4-M20
200	65	280	295	215	175	4-Φ22	4-M20

（蝸輪）（單位：mm）

DN	L	D1	H2	H1	Z-d	n-M
150	58	240	185	140	4-Φ22	8-M20
200	65	295	215	175	4-Φ22	8-M20
250	70	350	245	206	4-Φ22	12-M20
300	80	400	285	242	4-Φ22	16-M20
350	85	460	305	265	4-Φ22	16-M20
400	95	515	357	308	4-Φ22	16-M20
450	125	565	385	330	4-Φ26	20-M24
500	139	620	450	350	4-Φ26	20-M24
600	159	725	510	410	4-Φ30	20-M27
700	168	840	550	480	4-Φ30	20-M27
