上海滬通閥門科技有限公司上海總部
型號：Q41F-16/25C/P/R

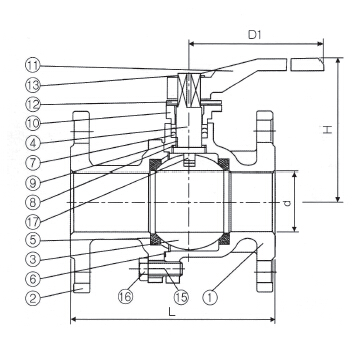

主要零部件材質
| No. | 零件名稱 | 材質 | 數量 | |
| （不銹鋼） | （碳鋼） | |||
| 1 | 本體 | ZG1Cr18Ni9Ti（CF8） | WCB | 1 |
| 2 | 側蓋 | ZG1Cr18Ni9Ti（CF8） | WCB | 1 |
| 3 | 球 | ZG1Cr18Ni9Ti（CF8） | ZG1Cr18Ni9Ti （CF8） | 1 |
| 4 | 中軸 | 0Cr17Ni12Mo2（316） | 0Cr19Ni9（304） | 1 |
| 5 | 球墊 | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） | 2 |
| 6 | 大薄片 | 聚四氟乙烯（PTFE） | 石棉 | 1 |
| 7 | 填料 | 聚四氟乙烯（PTFE） | 柔性石墨 | 1 |
| 8 | 小薄片 | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） | 1 |
| 9 | 軸承 | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） | 1 |
| 10 | 牛腩鎖片 | ZG1Cr18Ni9Ti（CF8） | ZG1Cr18Ni9Ti （CF8） | 1 |
| 11 | 把手 | QT450-10 | QT450-10 | 1 |
| 12 | 定位片 | 0Cr19Ni9（304） | 0Cr19Ni9（304） | 1 |
| 13 | C型扣環 | 0Cr19Ni9（304） | 0Cr19Ni9（304） |
|
| 14 | 螺栓 | 0Cr19Ni9（304） | 35 | 2～4 |
| 15 | 螺栓 | 0Cr19Ni9（304） | 35 | 4～12 |
| 16 | 螺帽 | 0Cr19Ni9（304） | 35 | 4～12 |
| 17 | 防靜電裝置 | 0Cr19Ni9（304） | 0Cr19Ni9（304） | 1～2 |
主要外形尺寸
| 公稱通徑 | L | H | D1 |
| 15 | 130 | 78 | 125 |
| 20 | 140 | 84 | 125 |
| 25 | 150 | 95 | 145 |
| 32 | 165 | 150 | 145 |
| 40 | 180 | 150 | 230 |
| 50 | 200 | 190 | 230 |
| 65 | 220 | 195 | 400 |
| 80 | 250 | 215 | 400 |
| 100 | 280 | 250 | 460 |
| 125 | 320 | 285 | 460 |
| 150 | 360 | 370 | 800 |
| 200 | 395 | 370 |
800 |
