法蘭中線蝶閥
型號：D341X

產品概述

D341X 法蘭式中線蝶閥結構為雙偏心軟密 , 體積小、重量輕、雙向密封性能好等特點。是通過蝶板作 90°旋轉 而進行啟閉的一種閥門，它不僅可用作切斷介質，還可以用作調節介質的流量。用于空間的蝶閥可采用手輪操作，用戶需要時，可改用電動或氣動操作；特殊埋地蝶閥，用操作桿操作。適合于各管線上循環供排水。

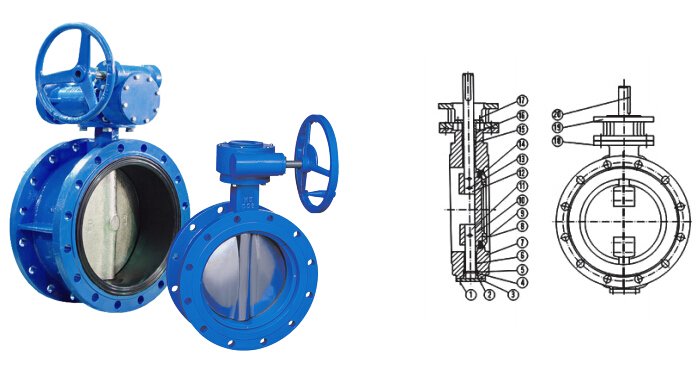

主要零部件材料

NO.
 名稱
 材質
 標準
1
 螺栓
 碳鋼
 ASSI 1045
2
 O型圈
 丁睛橡膠
 NBR
3
 底端蓋
 球墨鑄鐵
 ASTM A536
4
 調整墊
 不銹鋼
 AISI 420
5
 對開環
 不銹鋼
 AISI 420
6
 軸套
 鉛青銅
 ASTM C61900
7
 閥體
 球墨鑄鐵
 ASTM A536
8
 螺栓
 碳鋼
 AISI 1045
9
 閥板密封圈
 丁睛橡膠
 NBR
10
 閥板
 球墨鑄鐵
 ASTM A536
11
 下轉軸
 不銹鋼
 AISI 420
12
 上轉軸
 不銹鋼
 AISI 420
13
 圓錐銷
 不銹鋼
 AISI 420
14
 壓環
 球墨鑄鐵
 ASTM A536
15
 O 型圈
 丁睛橡膠
 NBR
16
 填料壓蓋
 球墨鑄鐵
 ASTM A536
17
 雙頭螺栓
 碳鋼
 AISI 1045
18
 螺栓
 碳鋼
 AISI 1045
19
 連接支座
 球墨鑄鐵
 ASTM A536
20
 普通平健
 碳鋼
 AISI 1045

技術參數：

使用材質：球墨鑄鐵、碳鋼
尺寸范圍：DN50mm ～ DN1200mm
壓力等級：1.0MPa ～ 1.6MPa
溫度范圍：-10℃～ 120℃
適用介質：清水、污水

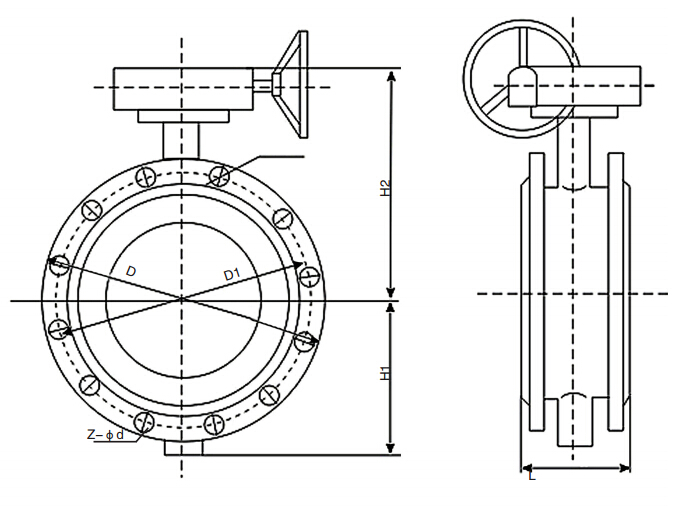

主要外形連接尺寸（單位：mm）

DN
 L
 H1
 H2
 1.0MPa
 1.6MPa
D
 D1
 Z-φd
 D
 D1
 Z-φd
50
 108
 202
 77
 165
 125
 4-18
 165
 125
 4-18
65
 112
 213
 93
 185
 145
 4-18
 185
 145
 4-18
80
 114
 221
 100
 200
 160
 8-18
 200
 160
 8-18
100
 127
 234
 113
 220
 180
 8-18
 220
 180
 8-18
125
 140
 253
 123
 250
 210
 8-18
 250
 210
 8-18
150
 140
 269
 193
 285
 240
 8-22
 285
 240
 8-22
200
 152
 316
 172
 340
 295
 8-22
 340
 295
 12-22
250
 165
 358
 202
 395
 355
 12-22
 405
 355
 12-26
300
 178
 384
 218
 445
 410
 12-22
 460
 410
 12-26
350
 190
 439
 253
 505
 470
 16-22
 520
 470
 16-26
400
 216
 500
 300
 565
 525
 16-26
 580
 525
 16-30
450
 222
 528
 328
 615
 585
 20-26
 640
 585
 20-30
500
 229
 552
 352
 670
 650
 20-26
 715
 650
 20-33
600
 267
 669
 397
 780
 770
 20-30
 840
 770
 20-36
700
 292
 745
 498
 895
 840
 24-30
 910
 840
 24-36
800
 318
 803
 571
 1015
 950
 24-33
 1025
 950
 24-40
900
 510
 880
 615
 1115
 1050
 28-33
 1125
 1050
 28-40
1000
 550
 935
 705
 1230
 1160
 28-36
 1255
 1170
 28-43
1200
 630
 1067
 827
 1455
 1380
 32-39
 1485
 1390
 32-49
