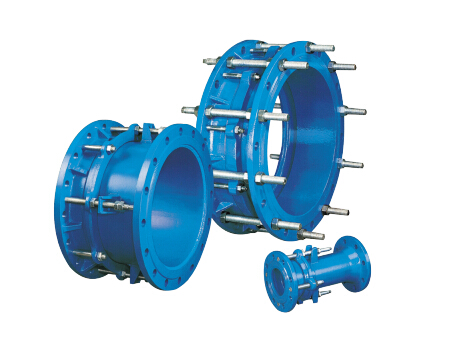

雙法蘭松套補償接頭
型號：

產品概述

流體輸送管路上，管道的安裝維護困難、長距離管道因溫差引起的伸縮、管道因地基沉降引起的偏斜等問題，一直困擾著廣大工程設計和操作人員。
雙法蘭管路松套補償接頭，結構短小、設計合理、密封性可靠、裝卸便捷，在一定范圍內可補償管道的軸向位移、傳遞軸向推拉力，具有調節最大伸縮量、防止接管松脫等功能。可代替 U 形管、波紋管等伸縮接頭使用，是解決管道安裝、伸縮等問題的理想方案。

技術參數： 使用材質：球墨鑄鐵、碳鋼
尺寸范圍：DN50mm ～ DN1800mm
壓力等級：0.6MPa ～ 1.6MPa
溫度范圍：-29℃～ 100℃
適用介質：水、排泥、油品等


特性 ：

●結構短小:  結構長度較短，節省管路的安裝維護空間
●伸縮自如:   伸縮阻力小，最大允許伸縮量可調節
●安全限位:   限位裝置可防止管道松脫泄漏
●密封可靠:   “O”型密封圈，可方便調節，確保零泄漏
●裝卸便捷:  螺柱連接，結構簡單，安裝維護方便
●表面防護:   內外表面的特涂處理，衛生防腐
材質：
序號
 名稱
 材質
1
 套盤
 球墨鑄鐵
2
 密封圈
 NBR
3
 壓蓋
 球墨鑄鐵
4
 螺柱、螺母
 碳鋼、鍍鋅
5
 接管
 球墨鑄鐵


JALF 松套限位伸縮接頭

●該接頭增設有限位裝置。若管路自由伸縮量超過允許
伸縮量，限位螺柱及螺母就能防止接管脫開，特別適用
于有振動、有一定斜度或拐彎處的管路連接。
●注意：該接頭不能承受管道全部的軸向推拉力，當安
裝在彎管、丁字管或與閥門等設備連接時，應設置管道
固定裝置。
 尺寸 （單位：mm）
DN
 安裝長度 L
 允許伸縮量 δ
50~250
 340
 50
300~700
 370
 66
800~1200
 600
 130
1400~1800
 640
 130
JATF 松套傳力接頭

●該接頭通過長螺柱將兩法蘭連接為整體。在設備、管
道安裝維修時，可根據現場情況靈活調整安裝尺寸；正
常運行時，可以將軸向推拉力傳遞至整個管路，保護泵、
閥門的安全。
●多用于豎直管道間的安裝連接、不常拆裝設備與管道
間的連接。
 尺寸（單位：mm）
DN
 總長 L
 最大長度 L1
 最小長度 L1
 允許伸縮量 δ
50~250
 340
 220
 180
 40
300~500
 380
 245
 195
 50
600~700
 420
 265
 215
 50
800~1000
 560
 380
 320
 60
1200
 600
 400
 340
 60
1400
 630
 400
 340
 60
1600~1800
 670
 410
 350
 60
JADF可拆式松套傳力接頭
●該接頭在傳力接頭的基礎上，增設一安裝法蘭。除了
可調整管道安裝尺寸、傳遞軸向推拉力外，短螺栓連接
的法蘭便于管道設備的拆裝。
●多用于泵、閥門等需拆裝的設備與管道間的連接。
 尺寸（單位：mm）
DN
 總長 L
 最大長度 L1
 最小長度 L1
 允許伸縮量 δ
50~250
 460
 420
 380
 40
300~500
 495
 445
 395
 50
600~700
 510
 465
 415
 50
800~1000
 690
 630
 570
 60
1200~1400
 740
 680
 620
 60
1600~1800
 800
 700
 640
 60
說明：
1、符合國家標準 GB/T12465-2002《管路松套補償接頭》；
2、若有特殊要求，請洽詢本公司業務部門或代理商；
3、本公司保留文件資料修改及產品改進的權利，恕不另行通知。
