上海滬通閥門科技有限公司上海總部

021-56050883
021-66770580
021-66106273

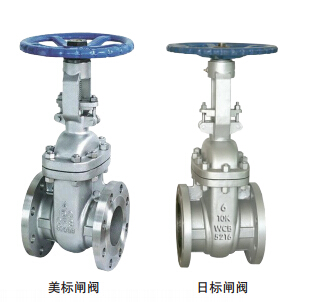

美、日標閘閥
型號：

美、日標閘閥


技術參數

（日標）：
設計標準：JIS B2073 B2083
結構長度：JIS B2002
法蘭標準：JIS B2212 B2214
試驗和檢驗：JIS B2003
 （美標）：
設計標準：API 600
結構長度：ANSI B16.10
法蘭標準：ANSI B16.5
試驗和檢驗：API 598

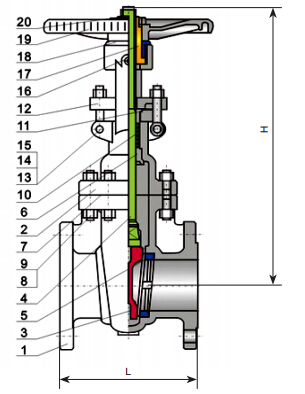

部件材質

序 號

零件名稱

ASTM 材質

碳鋼

1 1/4Cr-1/2Mo

碳鋼

1

閥體

A216-WCB

A217-WC6

A352-LCB

2

閥蓋

A216-WCB

A217-WC6

A352-LCB

3

閘板

A216-WCB+CR13

A217-WC6+HF

A352-LCB+CR13

4

閥桿

A182-F6a

CR-MO-V

A182-F6a

5

閥座

A105+CR13

A182-F11+HF

A350-LF2+CR13

6

上密封座

A276-420

A276-304

A276-420

7

閥蓋墊片

纏繞墊片

8

閥蓋螺栓

A193-B7

A193-B16

A320-L7

9

閥蓋螺母

A194-2H

A194-7

A194-4

10

填料

石墨

11

填料壓套

A276-420

A276-304

A276-420

12

填料壓板

A216-WCB

A217-WC6

A352-LCB

13

活節螺栓 銷

碳鋼

A276-420

碳鋼

14

活節螺栓

碳鋼

A193-B7

碳鋼

15

活節螺母

碳鋼

A194-2H

碳鋼

16

油杯

黃銅 + 鋼

17

閥桿螺母

鋁青銅

18

支架螺母

碳鋼

19

手輪

可鍛鑄鐵

20

手輪螺母

碳鋼

注釋：可根據不同的介質選用不同的材質。

外形尺寸

ANSI Class 150Lb

NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42 48
L 178 191 203 229 267 292 330 356 381 406 432 457 508 559 610 610 711 711 813 813 1067
H 386 434 480 584 765 956 1149 1350 1508 1703 1892 2119 2500 2806 2960 3150 3280 3720 3302 3479 3962
ANSI Class 300Lb
NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42 48
L 216 241 283 305 403 419 457 502 762 838 914 991 1143 1245 1346 1397 1524 1727 1955 2032 2286
H 410 453 509 612 805 1000 1210 1415 1580 1725 1960 2195 2590 2975 3100 3200 3300 3860 3713 3916 4501
10K
NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42 48
L 178 190 203 229 267 292 330 356 381 406 432 457








H 409 535 570 590 630 960 1158 1378 1543 1738 1959 2214








20K
NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42 48
L 216 241 283 305 403 419 457 502 762 838 914









H 480 510 580 700 940 1190 1390 1600 1750 1900 2320
